概念说明

国标平台是视频中心的总开关，用于配置本平台作为国标（GB28181）信令服务端对外接入的全局参数。一个租户只对应一条平台配置：在这里设定平台名称、平台编号（SIP 服务器 ID）、SIP 域、设备注册模式，并为本租户绑定一个信令节点——SIP 接入地址、端口、字符集等信息即按所绑信令节点自报值只读展示。摄像头、NVR、国标平台等下级设备按本页提供的接入信息正确填写后即可注册到本平台（手动注册模式下还需先在【国标设备】中登记，见下文注册模式说明），后续在【国标设备】中进行管理。

一、国标平台

进入【视频中心】>【国标平台】，页面左右分栏展示当前租户的平台配置：左栏平台标识为需要填写的身份信息（含「认证密码」与「信令节点」绑定），右栏信令服务为选定信令节点后按其自报值只读回填的 SIP 接入信息；打开时自动回填所绑信令节点自报的信息与本租户已保存的记录。左栏底部提供保存配置、平台信息两个按钮：【保存配置】需平台编辑权限（无权限时不显示），【平台信息】用于查看设备接入信息、不受编辑权限限制。

二、平台标识

平台标识是本平台对外的身份信息，需由管理员填写并保存。

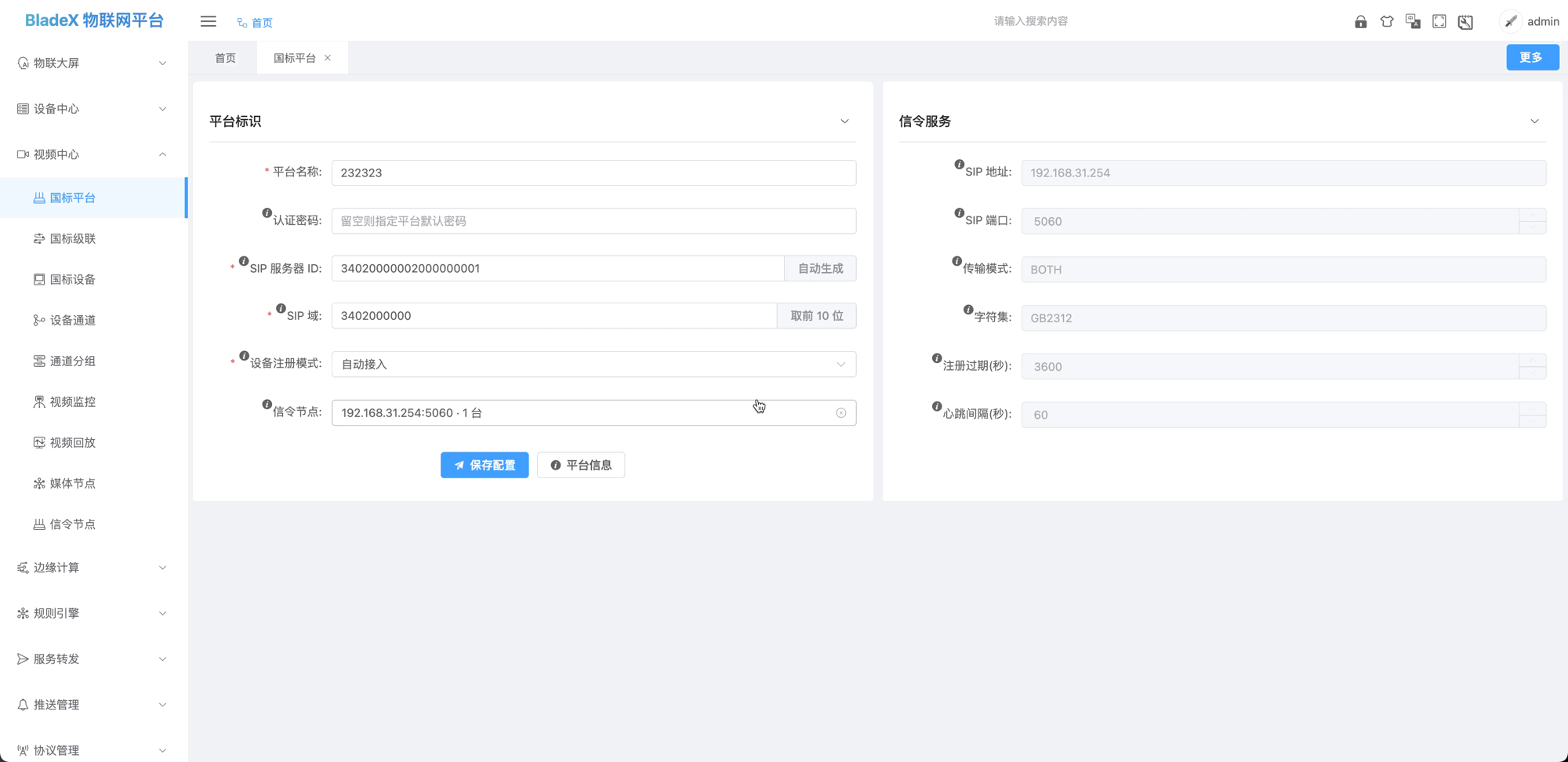

2.1 填写平台基础信息

平台名称：必填，用于标识本平台的名称（如"XX 园区视频平台"）。
认证密码：设备 SIP 注册的鉴权密码，须与设备端国标配置中的密码一致。留空表示不修改——编辑时保留库内原密码，新建时回退使用平台全局默认密码（详见后文「认证密码」一节）。
SIP 服务器 ID：必填，本平台的 20 位国标编号。设备端配置时的「上级 SIP 服务器编号」需填写此值。
- 不熟悉编号规则时，可点击输入框右侧的【自动生成】按钮，系统会基于现有/默认编号前 10 位（中心编码 + 行业）自动拼出一个 20 位的平台编号，并同步把 SIP 域更新为该编号的前 10 位。
SIP 域：必填，通常取国标编号前 10 位。设备端配置时的「上级 SIP 域」需与此一致。
- 可点击输入框右侧的【取前 10 位】按钮，系统会自动截取当前 SIP 服务器 ID 的前 10 位填入。若尚未填写 SIP 服务器 ID，会提示先填写或生成编号。
设备注册模式：必填，可选「自动接入」或「手动注册」，两者区别见下一节。
信令节点：为本租户选择设备接入所连的信令节点。下拉只列出在线且启用的节点，并在每个节点后标注其当前名下设备数，便于选择名下设备较少的节点；多实例下未绑定时默认自动选中当前设备数最少的节点（可改）。选定后，右栏「信令服务」分组以及「平台信息」均按所选节点的自报地址展示。单实例部署只有一个节点、默认即选它，零配置即工作。

提示

SIP 服务器 ID 与 SIP 域是设备端能否接入的关键，两者填写后必须与设备端国标配置中的「上级编号」「上级域」逐字一致，否则设备无法注册到本平台。

2.2 设备注册模式说明

设备注册模式决定了哪些设备可以接入本平台：

自动接入（AUTO）：任意设备只要携带平台统一密码、鉴权通过，即可自动接入并自动建档，无需事先登记。适合设备数量多、希望快速接入的场景。
手动注册（MANUAL）：仅放行已在【国标设备】中手动登记的设备（白名单机制），未登记的设备一律拒绝接入。适合对接入设备有严格管控要求的场景。

注意

选择手动注册模式时，必须先在【国标设备】页面手动登记设备（建立白名单），未登记的设备即使密码正确也会被拒绝接入。
切换注册模式后需点击【保存配置】，配置方才生效。

三、信令服务

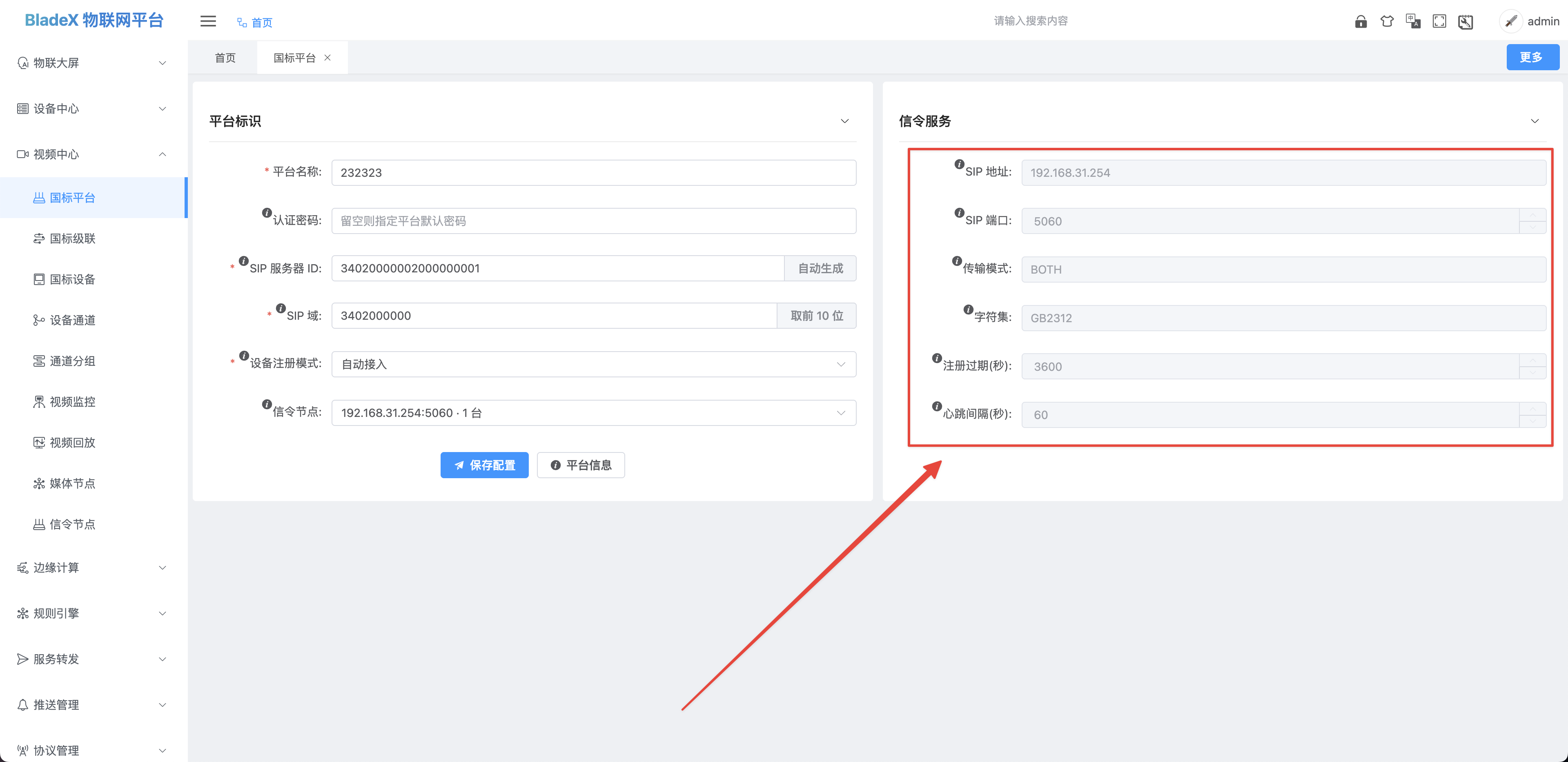

「信令服务」位于页面右栏，汇总展示本平台对外的信令监听信息与注册、心跳参数。这些字段全部为只读（灰色不可编辑），由本平台所绑定的信令节点自报，切换信令节点时会随之刷新，仅供查看，无需也无法在本页修改。

SIP 地址：对外信令地址，设备端「SIP 服务器地址」填写此值。
SIP 端口：SIP 监听端口，设备端「SIP 服务器端口」填写此值。
传输模式：SIP 信令传输模式（如同时监听 UDP/TCP）。设备实际使用哪种传输会按注册报文自适应，无需与此处显示完全一致。
字符集：国标信令字符集，海康/大华等设备多为 GB2312。
注册过期(秒)：设备注册的有效期。实际授予的有效期取「设备请求值」与「配置值」中的较小者。
心跳间隔(秒)：设备心跳上报间隔。超过「超时倍数 × 心跳间隔」（默认 3 倍）仍无心跳，平台即判定该设备离线。

提示

SIP 地址、端口等由所绑信令节点自报。切换「信令节点」时这里会刷新为对应节点的地址；如需调整监听地址、端口或注册、心跳参数，请在对应信令进程的配置中修改，本页只负责展示。

四、保存配置

填写平台标识、确认注册模式后，需保存方才生效。

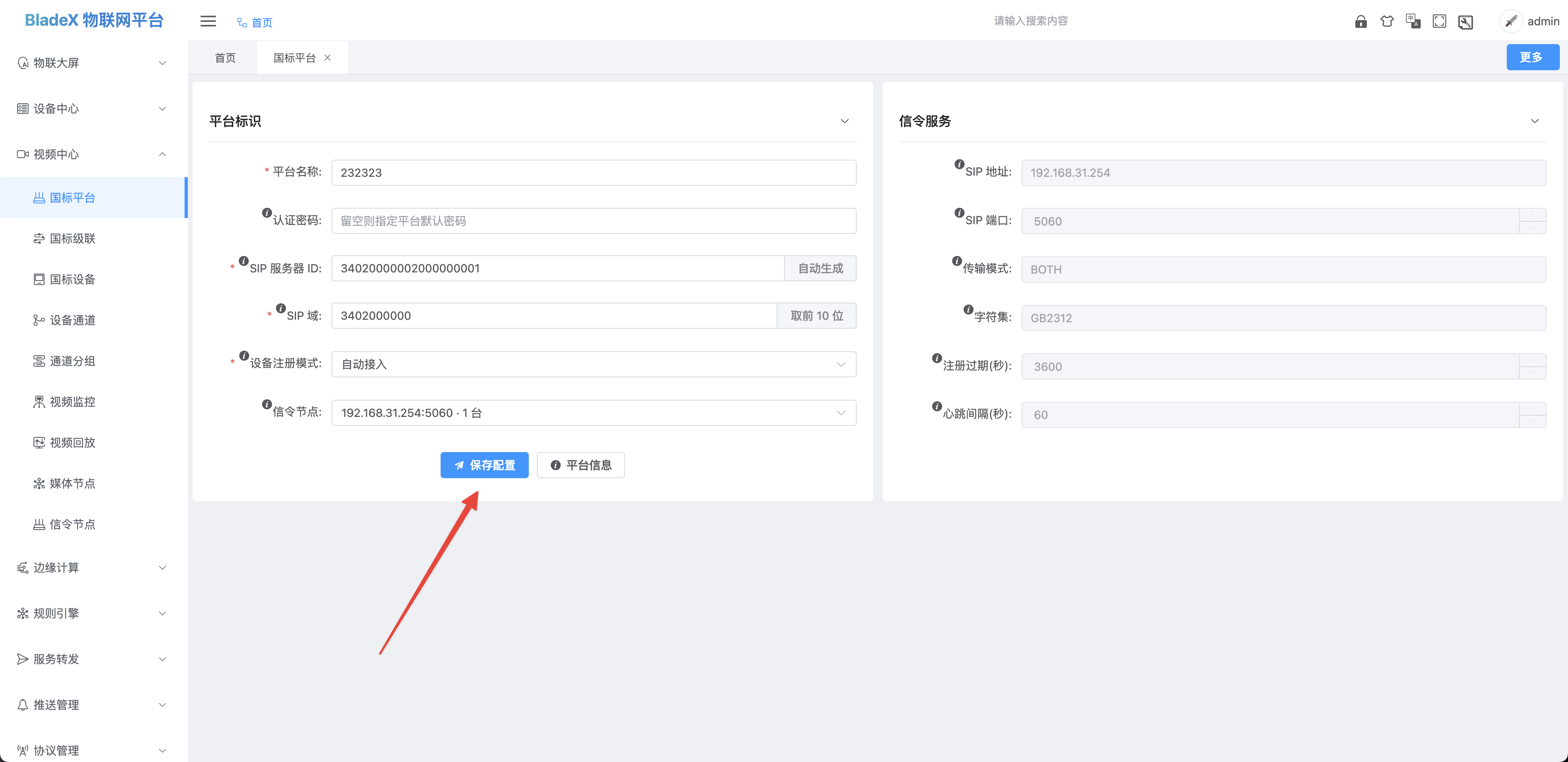

点左栏底部的【保存配置】，系统校验必填项（平台名称、SIP 服务器 ID、SIP 域、设备注册模式）后持久化——仅保存平台标识等可编辑内容，右栏只读派生的 SIP 地址 / 端口 / 注册过期 / 心跳间隔不入库，保存成功后页面重载最新配置。

五、认证密码

「认证密码」位于「平台标识」分组内，是设备 SIP 注册的鉴权密码，须与设备端国标配置中的密码完全一致。

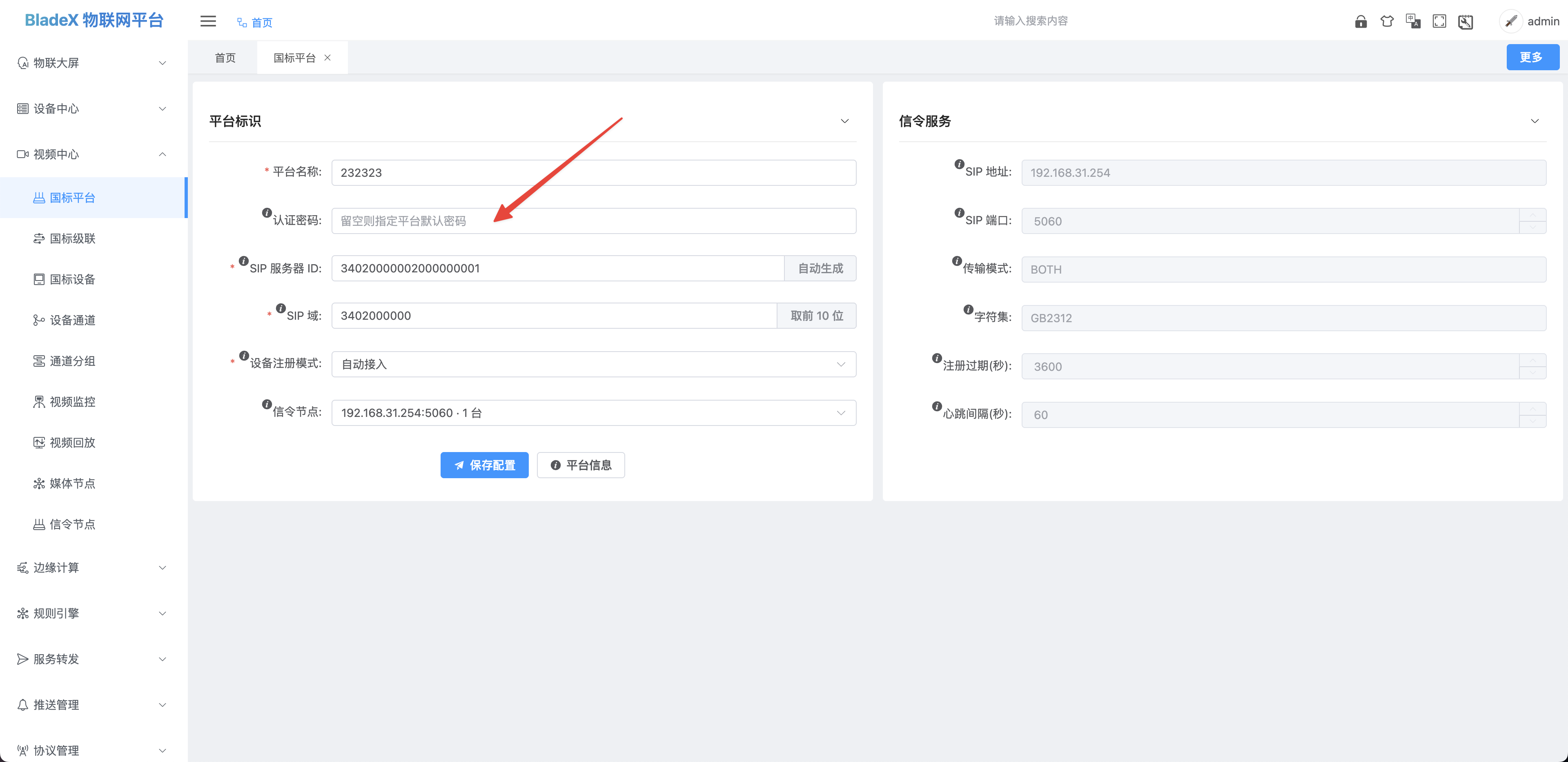

在「认证密码」输入框中填写设备接入本平台所用的密码。
出于安全考虑，密码不会回显；留空表示不修改——编辑已有平台时保留库内原密码，新建平台时留空则回退使用平台全局默认密码。
密码随其它平台标识字段一并提交，填写后点击【保存配置】即生效，无需单独操作。

注意

在「自动接入」模式下，所有设备共用这一个接入密码，设备端需在国标配置中填入相同的密码才能接入。
修改接入密码后，已接入设备在下一次重新注册时需使用新密码，请同步更新设备端配置，避免设备掉线。

六、平台信息

「平台信息」用于汇总查看设备端接入本平台所需填写的全部信息，便于复制后填入设备端国标配置。

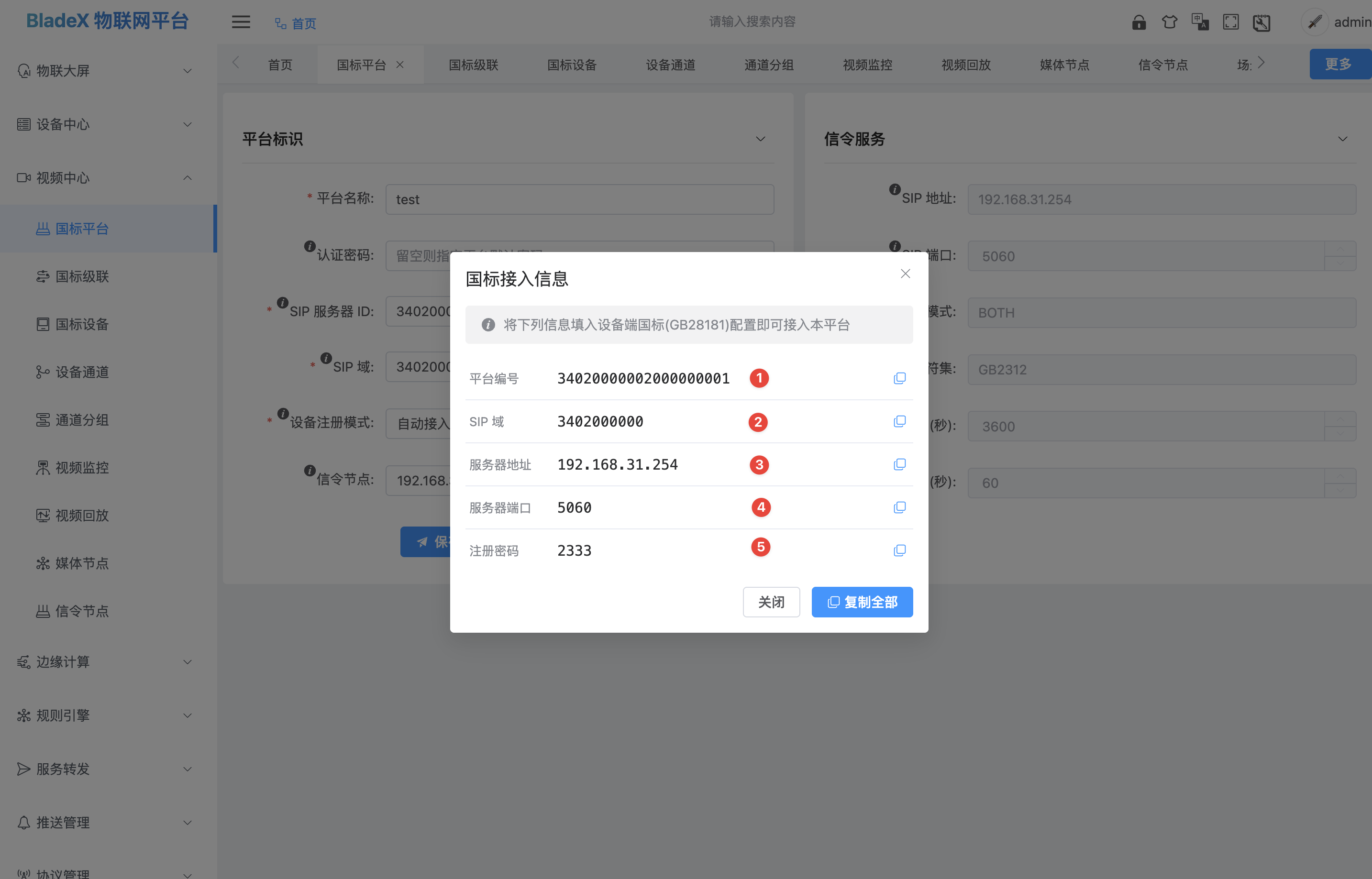

点左栏底部的【平台信息】弹出"国标接入信息"对话框，汇总设备端接入所需的关键信息——平台编号（SIP 服务器 ID）、SIP 域、服务器地址 / 端口（SIP 监听地址与端口）、注册密码（设备接入密码，展示的是后端实际生效值）。每项右侧可单独复制、底部【复制全部】一键复制；把这些值对应填入摄像头 / NVR 的国标配置即可接入。

提示

设备端通常需要填写：上级 SIP 服务器编号（对应平台编号）、上级 SIP 域、服务器地址、服务器端口、注册密码。把"平台信息"里的内容逐项对应填入即可。设备本身的国标编号、用户名等在设备端自行设定。

七、摄像头监控配置示例

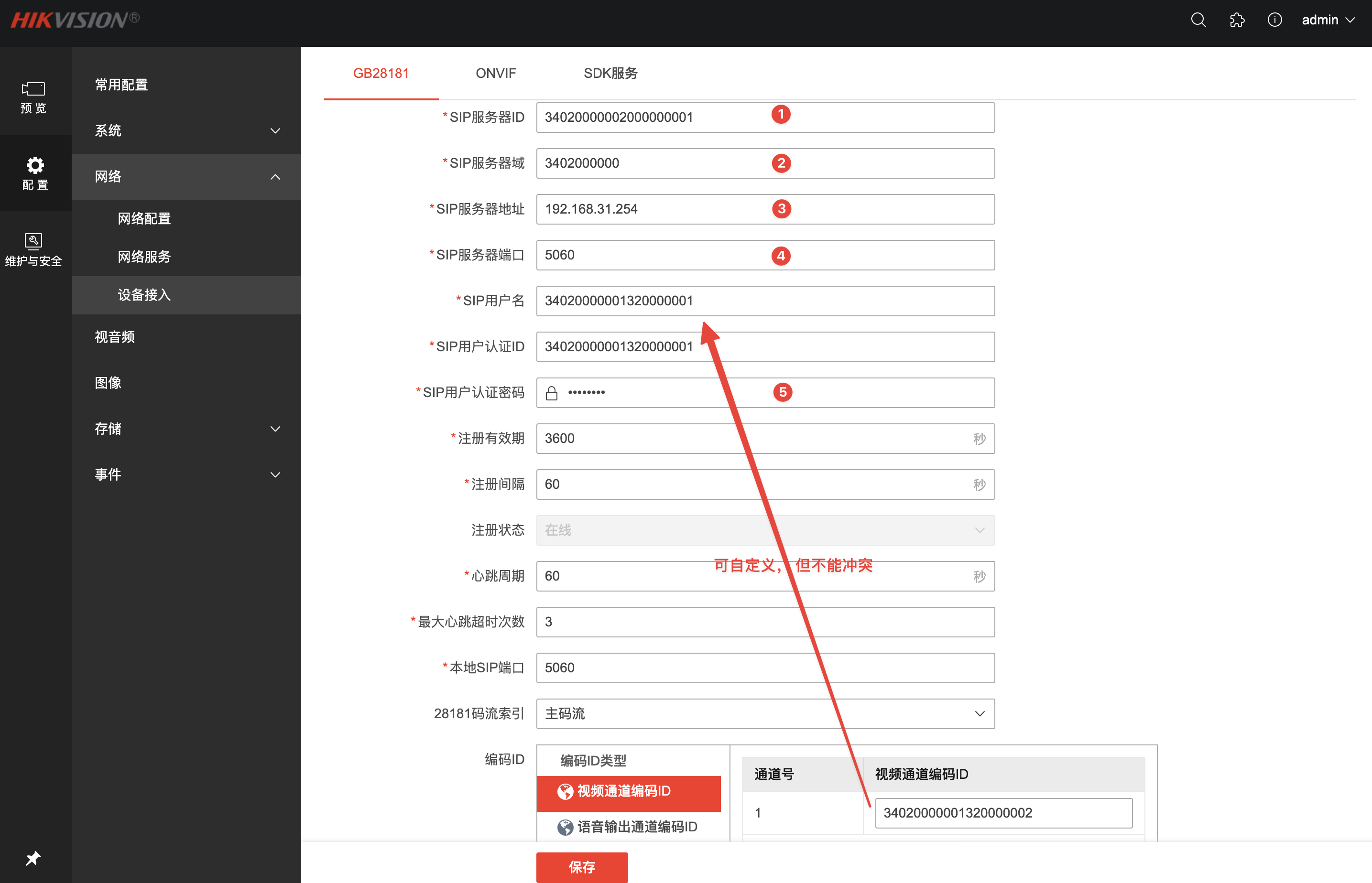

前几节介绍了平台侧如何配置与查看接入信息，本节以一台国标（GB28181）摄像头为例，演示如何把「平台信息」中的各项值对应填入设备端，完成注册接入。下方左图为平台侧配置（【国标平台】及「平台信息」对话框中的值），右图为摄像头侧配置（设备端国标 28181 配置页），两图一一对应参照填写即可。

将平台侧的值按下列对应关系填入摄像头端：

SIP 服务器 ID（平台编号） → 摄像头「上级 SIP 服务器编号 / SIP 服务器 ID」填此值。
SIP 域 → 摄像头「上级 SIP 域 / SIP 服务器域」填此值。
服务器地址 → 摄像头「SIP 服务器地址 / IP」填此值。
服务器端口 → 摄像头「SIP 服务器端口」填此值。
注册密码 → 摄像头「注册密码 / SIP 认证密码」填此值，须与平台认证密码逐字一致。

除以上与平台一一对应的字段外，摄像头端还需自行填写 SIP 用户名、SIP 用户认证 ID、视频通道编码 ID 三项，以及本地 SIP 端口、注册有效期、心跳周期等设备侧参数；其中注册有效期、心跳周期建议不小于平台「信令服务」中的对应值，以免设备被判离线。

7.1 SIP 用户名 / 认证 ID / 通道编码 ID

这三项平台不下发、由设备侧自定义——自动接入模式下平台按设备上报值自动建档，因此平台配置页中并无对应项；但它们不能随意填写，须遵循 GB/T 28181 的 20 位国标编码规则：

SIP 用户名：本设备的国标设备编号（20 位），是设备向平台注册时的身份标识。手动注册模式下，此编号须与平台【国标设备】中登记的编号逐字一致，否则会被拒绝接入。
SIP 用户认证 ID：设备 SIP 鉴权（401 认证）时使用的用户名，绝大多数设备与「SIP 用户名」填相同值（即设备国标编号）；除非设备明确区分二者，否则保持一致即可。
视频通道编码 ID：每一路视频通道的国标通道编号（20 位，类型编码取 132）。单通道摄像机通常与设备编号仅类型编码或末位序号不同；多通道设备（如 NVR）每路通道各配一个。平台按此编号识别通道，接入后在【通道】列表中展示。

7.2 20 位国标编码规则

一个 20 位国标编号由「中心编码（8 位）+ 行业编码（2 位）+ 类型编码（3 位）+ 网络标识（1 位）+ 序号（6 位）」拼成，各段含义如下：

中心编码（第 1–8 位）：设备归属监控中心的行政区划代码（GB/T 2260），依次表示省、市、区、基层接入单位。建议与平台 SIP 域前 8 位保持一致，使设备与平台同域，便于管理。
行业编码（第 9–10 位）：设备所属行业，可自定义，建议与平台编号第 9–10 位一致。
类型编码（第 11–13 位）：标识设备/通道类型——摄像机（视频通道）为 132、NVR 为 118、DVR 为 111、中心信令服务器为 200。
网络标识（第 14 位）：所属网络标识（如社会资源接入网常为 8），无特殊要求时填 0。
序号（第 15–20 位）：本地唯一序号，取值 000000–999999，从 000001 起按需递增。

例如某网络摄像机的通道编号 34017101 01 132 0 000003，即：34017101（合肥高新区中心编码）+ 01（行业）+ 132（摄像机类型）+ 0（网络标识）+ 000003（序号）。

提示

实践中，SIP 用户名（设备编号）与视频通道编码 ID 常仅在类型编码或末位序号上区分，其余各位保持一致；只要前 8~10 位与平台同域、类型编码用对（摄像机 132）、整体在本平台内唯一，即为合规编号。

注意

若平台「设备注册模式」为手动注册，需先在【国标设备】中登记该摄像头（建立白名单），否则即使上述字段全部填对、密码一致，设备仍会被拒绝接入。自动接入模式则无需事先登记。

提示

不同品牌设备（海康、大华等）的国标配置项名称略有差异，但含义一致：只要把「上级编号 / 上级域 / 服务器地址 / 服务器端口 / 注册密码」这五项与平台侧对齐，并保证设备国标编号、通道编号在设备端唯一且规范，摄像头即可注册到本平台，随后在【国标设备】中即可看到该设备并进行管理。
