场景查看
大约 5 分钟scenefeature
概念说明
场景查看页面展示的是已发布到线上的场景配置，所有内容均为只读状态。该页面用于查看场景的完整配置信息，包括场景基础信息、触发器配置和执行器配置。如需修改场景配置，需要点击【编辑草稿】按钮进入场景草稿编辑页面。

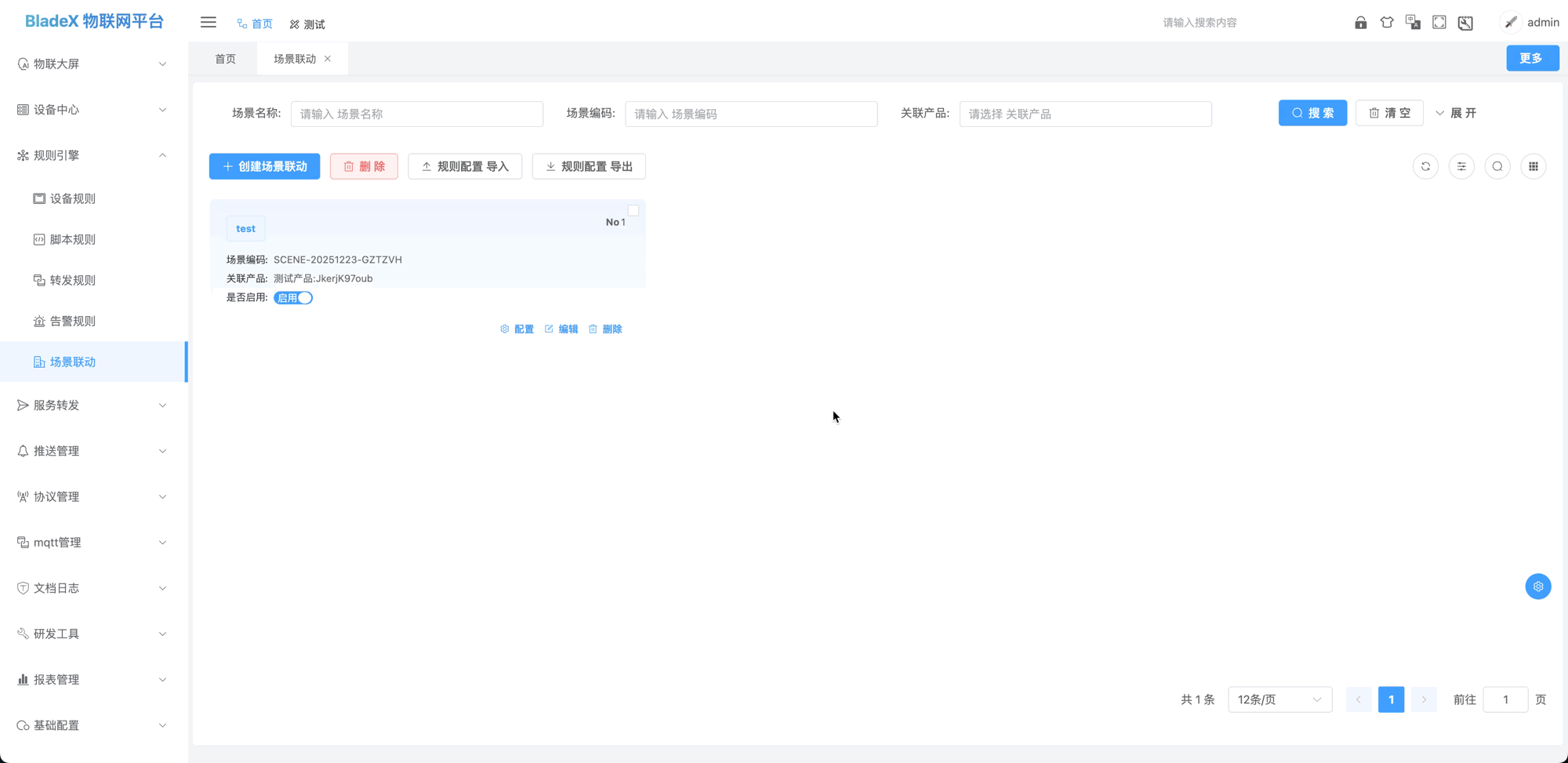

一、进入场景查看页面
1.1 访问方式
- 在场景列表页，点击场景名称（蓝色标签），进入场景详情页。
- 或者点击场景操作列的【配置】按钮，进入场景详情页。
- 场景详情页默认展示已发布到线上的版本配置。
1.2 页面布局
场景查看页面包含以下几个部分：
- 页面头部：场景名称、场景编码，以及【编辑草稿】按钮
- 场景信息：展示场景的基础信息（场景名称、场景编码、版本信息）
- 提示信息：提示当前展示的是已发布版本，如需修改需进入编辑草稿
- 配置标签页：包括场景信息、触发器、多个执行器
二、查看场景基础信息
2.1 场景信息标签页
点击【场景信息】标签页，可以查看场景的基础信息：
- 场景名称：场景的显示名称
- 场景编码：场景的唯一标识符（支持复制）
- 场景状态：启用或禁用
- 关联产品：场景关联的产品信息（可点击查看产品详情）
- 优先级：场景的执行优先级
- 创建时间：场景的创建时间
- 备注信息：场景的用途说明
2.2 版本信息提示
页面顶部会显示当前查看的版本信息，例如：
当前展示的场景是已发布到线上的版本 v1 (2024-01-01 10:00:00)。如需修改，请点击 编辑草稿

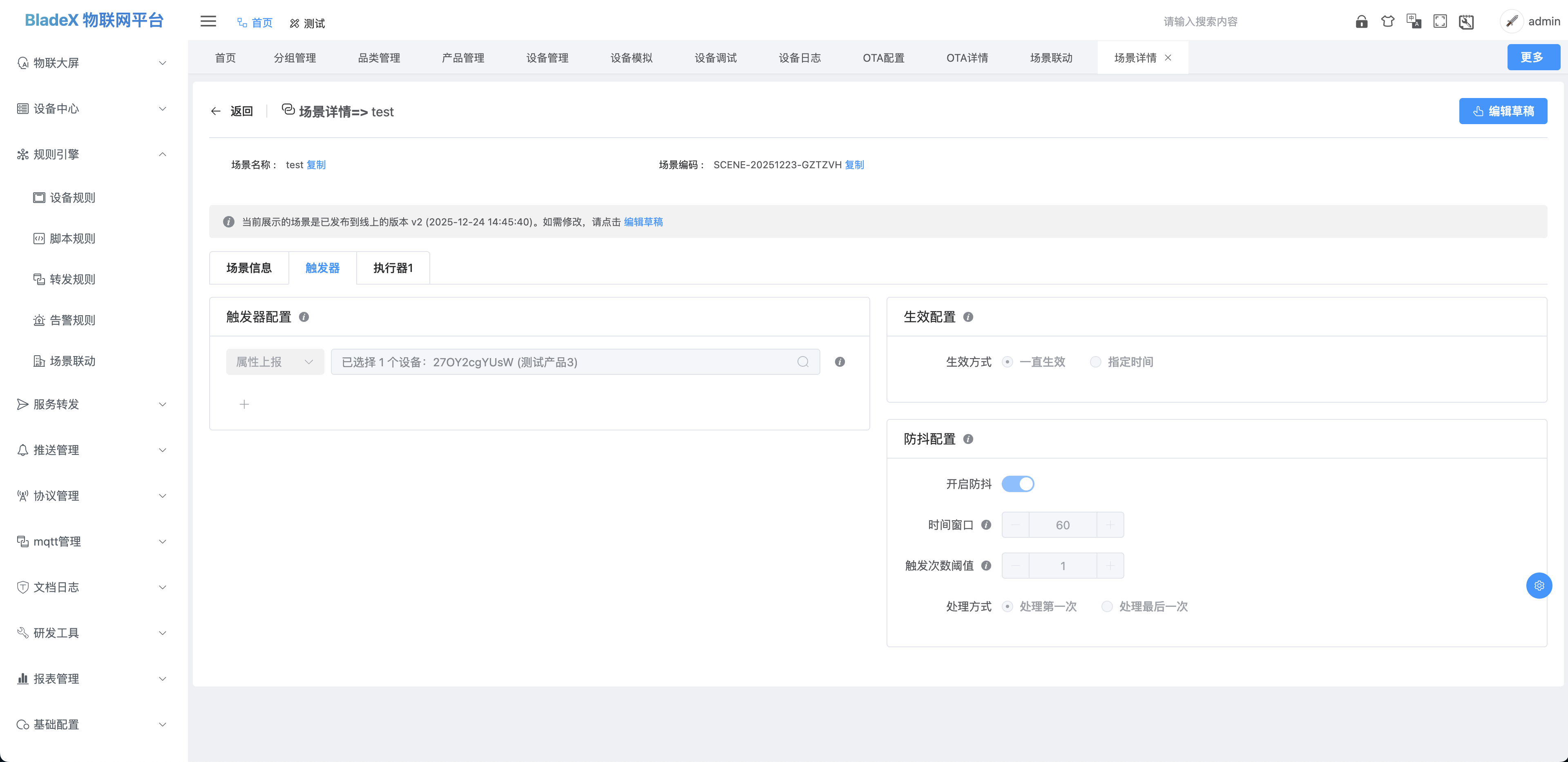

三、查看触发器配置
3.1 触发器信息
点击【触发器】标签页，可以查看场景的触发器配置：
触发器列表
展示所有配置的触发器，每个触发器包含：
- 触发类型：属性上报、事件上报、设备上线、设备下线等
- 关联设备：触发器关联的设备（可能为空，表示全部设备）
生效配置
展示场景的生效时间配置：
- 生效方式：一直生效 或 指定时间
- 开始时间：场景开始生效的时间（仅指定时间模式）
- 结束时间：场景结束生效的时间（仅指定时间模式）
防抖配置
展示场景的防抖配置：
- 开启防抖：是否启用防抖功能
- 时间窗口：统计触发次数的时间范围（秒）
- 触发次数阈值：触发次数达到此值时才处理
- 处理方式：处理第一次 或 处理最后一次

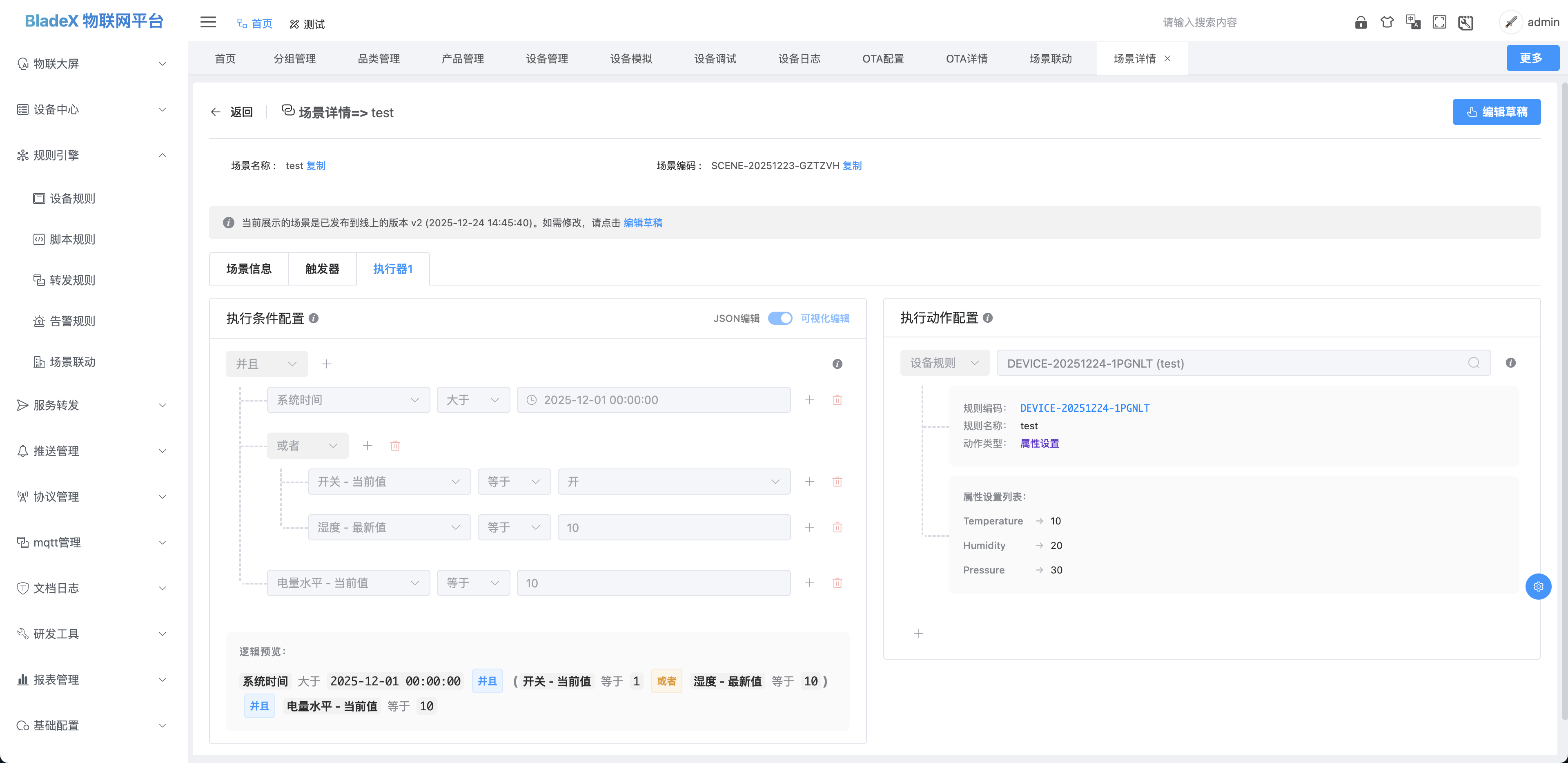

四、查看执行器配置
4.1 执行器标签页
场景可以配置多个执行器，每个执行器对应一个标签页（如"执行器1"、"执行器2"等）。点击对应的执行器标签页，可以查看该执行器的配置。
4.2 执行条件配置
展示执行器的执行条件配置（可选）：
- 如果配置了执行条件，会展示条件逻辑预览
- 支持可视化展示条件规则树
- 如果未配置执行条件，则显示"暂无执行条件"
4.3 执行动作配置
展示执行器的执行动作列表，每个执行动作包含：
设备规则
- 规则编码：设备规则的唯一标识
- 规则名称：设备规则的显示名称
- 动作类型：属性设置 或 命令调用
- 属性设置列表：展示要设置的属性及其目标值
- 命令调用列表：展示要调用的命令及其输入参数
告警规则
- 规则编码：告警规则的唯一标识
- 规则名称：告警规则的显示名称
- 告警类型：阈值告警、离线告警、故障告警等
- 告警级别：提示、警告、错误、严重
- 模板名称：告警通知使用的推送模板
- 模板编号：推送模板的编码
- 绑定渠道：推送渠道信息（如短信、邮件等）
- 推送数据：告警通知的详细数据
转发规则
- 规则编码：转发规则的唯一标识
- 规则名称：转发规则的显示名称
- 目标类型：MQTT、HTTP、Database
- 数据流向：输入或输出
- 详细配置：根据目标类型展示不同的配置信息
- MQTT：客户端ID、服务器地址、端口、用户名等
- HTTP：请求方法、请求地址、请求头、请求体类型等
- Database：驱动类、连接地址、用户名等
脚本规则
- 规则编码：脚本规则的唯一标识
- 规则名称：脚本规则的显示名称
- 脚本类型：JavaScript、Python、Groovy、Lua等
- 触发模式：设备上报、平台下发、设备上下线等
- 脚本内容：脚本代码（只读展示）
注意
- 场景查看页面展示的是已发布到线上的版本，所有内容均为只读状态
- 如果场景从未发布过，可能会提示"获取已发布场景数据失败，可能该场景尚未发布"
- 要查看场景的历史版本或草稿版本，需要进入场景草稿编辑页面
- 执行器中的规则详细信息需要提前创建对应的规则才能正常展示
